永磁电机磁性能测试系统，核心是精准测量永磁体 / 转子磁特性、气隙磁场、反电动势、磁滞损耗等关键参数，覆盖材料研发、转子制造、电机整机出厂全流程，满足 GB/T 3217-2013、IEC 60404-5 等标准，支撑电机可靠性与效率优化。

一、系统核心构成（模块化，按需组合）

1. 硬件核心单元

       永磁材料磁特性测量单元（B-H 磁滞回线仪）：电磁铁 + 励磁电源 + 测量线圈 / 霍尔探头 + 样品夹具，测 Br、HcB、HcJ、(BH) max、温度系数（选配加温模块），适配钕铁硼、铁氧体、铝镍钴等标准 / 非标准样品。

       转子磁性能检测单元：旋转工装 + 伺服定位 + 霍尔 / 磁通门探头 + 气隙控制工装，测转子表磁分布、极数 / 极性、斜极角、磁密均匀性、反电动势（BEMF）、霍尔特性，适配内 / 外转子、多极数、斜极转子。

       气隙磁场与整机磁性能单元：定子工装 + 负载 / 空载台架 + 高精度磁传感器阵列 + 功率分析仪，测气隙磁密波形、谐波、齿槽转矩、铁损、磁耦合特性，适配整机空载 / 负载测试。

       数据采集与控制单元：24 位 A/D 采集卡、运动控制卡、工业计算机 / PLC，实现自动扫描、定位、数据同步采集与闭环控制。

       环境与工装单元：温控箱（-40~150℃）、消磁工装、定位夹具、屏蔽罩（抑制杂散磁场干扰）。

2. 软件核心功能

       自动校准：探头非线性修正、磁通漂移修正、磁场校准。

       数据采集与分析：实时显示 B-H/J-H 回线、退磁曲线、表磁分布图、BEMF 波形、谐波分析、损耗分离。

       报告生成：自动导出测试报告、曲线对比、统计分析（CPK、合格率），兼容数据库对接。

       流程控制：自定义测试序列、自动判级、声光报警、产线联动（MES 对接）。

二、核心测试指标与价值

       聚焦核心参数：材料端（Br、HcJ、(BH)max等，精度±0.5%）、转子端（表磁均匀性、极性，精度±0.2%）、整机端（反电动势、气隙磁场谐波，精度±0.1%-±0.3%），可有效筛查缺陷、验证设计、把控量产一致性。

三、系统分类与选型（按应用场景）

1. 实验室研发型（高精度、多功能）

       代表机型：MATS-2010H永磁测量装置。

       核心特点：支持高温测试（-40~200℃）、多样品兼容、曲线对比、数据溯源，适合材料研发、电机电磁仿真对标。

       适用：高校、研究院、电机企业研发部。

2. 产线批量检测型（高效、自动化）

       代表机型：永磁转子表磁分布测试仪。

       核心特点：快速定位（伺服控制）、自动判级、产线节拍匹配（秒级 / 件）、MES 对接，适合转子 / 电机出厂全检 / 抽检。

       适用：电机制造厂、永磁体加工厂、新能源汽车 / 风电 / 伺服电机产线。

3. 整机综合测试型（全参数、工况模拟）

       核心特点：集成空载 / 负载台架、功率分析仪、磁传感器阵列，可模拟实际工况（转速、负载、温度），测整机磁 - 电 - 热耦合特性。

       适用：电机整机性能认证、可靠性测试、故障诊断。

四、关键选型与使用要点

1.量程与精度匹配：

       按被测磁密（0.1mT~2.4T）、矫顽力（≤1900kA/m）、温度范围选型，优先选带自动修正的探头与采集系统。

2.标准合规：

       必须满足 GB/T 3217-2013、IEC 60404-5、GB/T 24270-2009（温度系数），确保测试结果可溯源。

3.工装与兼容性：

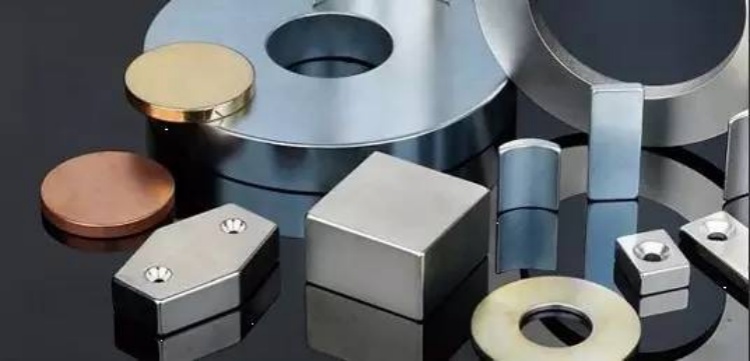

       转子工装需适配极数、外径、斜极、内 / 外转子；样品夹具需兼容块状、环状、片状永磁体。

4.抗干扰设计：

       采用磁屏蔽、差分采集、接地处理，避免杂散磁场与电磁干扰影响精度。

5.维护与校准：

       定期校准探头、励磁电源、采集卡；定期清洁工装，避免铁屑吸附影响测量。

五、典型应用案例

1.新能源汽车驱动电机：

       转子表磁均匀性检测 + 高温磁特性测试，确保驱动电机在 - 40~120℃工况下的可靠性与效率。

2.风电永磁发电机：

       整机气隙磁场谐波测试 + 铁损分离，优化电磁设计，降低 NVH 与温升。

3.伺服电机：

       BEMF 波形与相位差测试，保证定位精度与动态响应。

4.永磁体生产：

       批次 Br/HcJ 抽检 + 温度系数测试，把控材料质量，降低电机退磁风险。
