电机磁钢（主流为钕铁硼磁钢）的剩磁检测，核心是结合磁钢安装状态、形状特点，选择适配的闭磁路或开路测量方法，兼顾检测精度与效率，具体方案如下：

一、 成品电机磁钢（已装配）检测方法

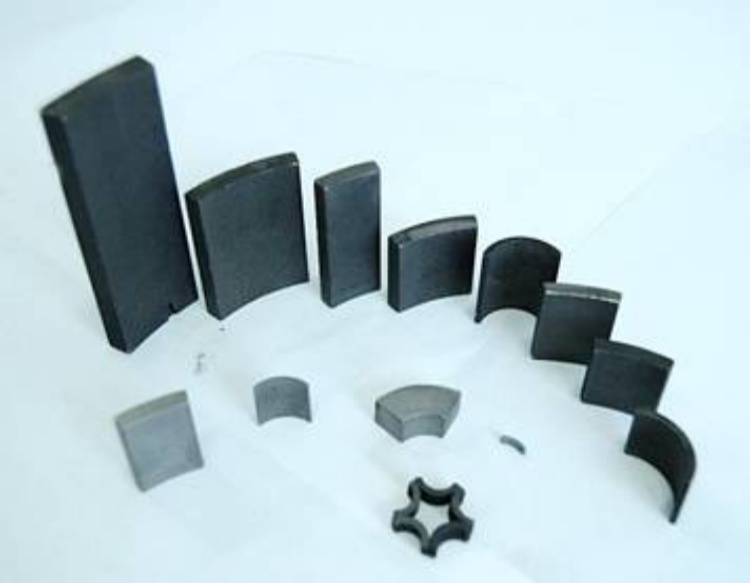

       电机磁钢多为瓦形、弧形，装配后处于半开放磁路，直接测量需规避铁芯、气隙的干扰。

1、霍尔高斯计开路测量法（现场 / 生产线快速检测）

（1）操作步骤：

       将霍尔探头垂直紧贴磁钢磁极中心区域（避开边缘，此处磁场更均匀）。

       读取表面磁感应强度 Bs。

       根据磁钢的弧形曲率、尺寸，查询对应退磁因子 Nd，通过公式 Br=Bs/(1−Nd) 换算剩磁。

（2）特点：

       无需拆卸磁钢，操作快，适合电机出厂抽检；精度中等（误差 2%–5%），需注意探头校准和退磁因子选取。

2、便携式脉冲磁强计测量法（高精度无损检测）

（1）操作步骤：

       用设备自带的高压脉冲线圈对电机内磁钢进行补充饱和充磁（避免装配后磁畴取向变化）。

       设备内置探头直接采集磁钢磁场信号，结合电机铁芯磁导率、气隙参数自动修正，直接输出剩磁值。

（2）特点：

       无需拆卸，精度高（误差 < 1.5%），适配瓦形、异形磁钢；适合高端电机质检或故障排查。

二、 未装配磁钢（单体）检测方法

       未装配的磁钢多为规则瓦形、块状，优先采用闭磁路法保证精度，符合国标要求。

1、闭磁路磁通计法（实验室 / 出厂精密标定）

（1）操作步骤：

       选择与磁钢弧度匹配的软磁磁轭（纯铁材质），组装成无气隙的闭合磁路。

       对磁钢饱和充磁后，将探测线圈套在磁轭上，连接磁通计。

       快速抽离磁钢，记录磁通变化量 Φ，按公式 Br=Φ/S 计算剩磁（S 为磁钢有效截面积）。

（2）特点：

       消除退磁因子干扰，精度最高（误差 < 1%），符合 GB/T 3217-2013 标准；适合磁钢进厂验收或型式试验。

2、BH 仪测量法（工业批量检测）

（1）操作步骤：

       将磁钢装夹到 BH 仪的专用夹具中，设备通过电磁铁产生可控磁场，完成饱和充磁。

       自动绘制磁滞回线和退磁曲线，直接读取剩磁 Br，同时可获取矫顽力、最大磁能积等参数。

（2）特点：

       一机多用，支持常温 / 高低温测量，数据可导出；适合磁钢生产线上的批量综合检测。

三、 关键注意事项

       无论哪种方法，测量前必须确保磁钢饱和充磁，否则磁畴未完全取向，测量结果会偏低。

       成品电机检测时，需断电并远离其他磁性部件，避免外部磁场干扰。

       瓦形磁钢的有效截面积计算需扣除倒角、圆角，避免尺寸误差影响结果。

       仪器需定期用标准磁钢样品校准，尤其是霍尔高斯计和磁通计，保证测量准确性。
